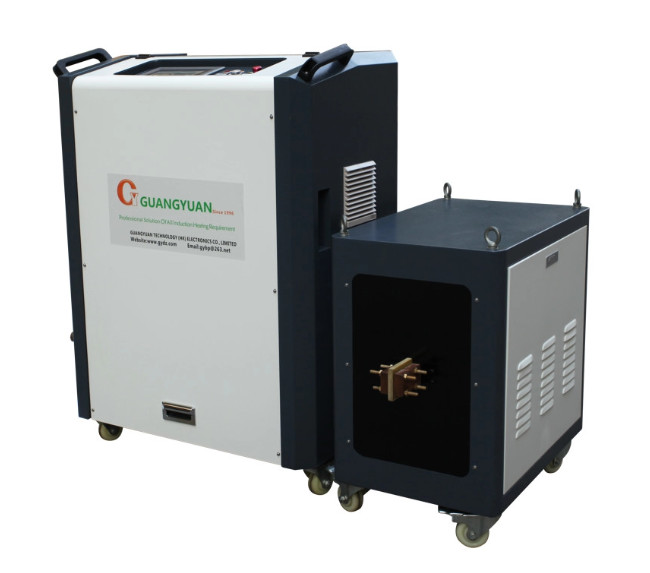

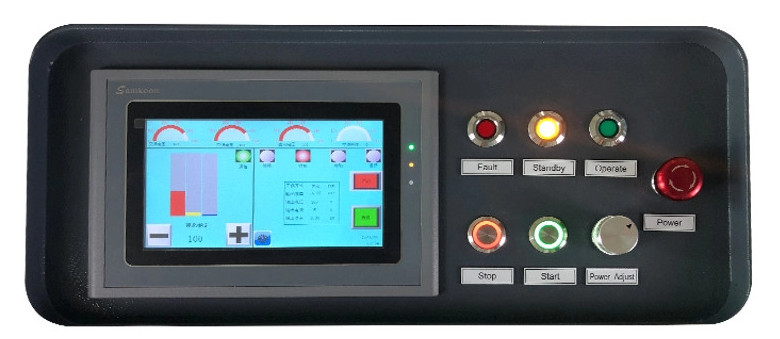

Máy gia nhiệt cảm ứng siêu cao tần 200KHZ Màn hình cảm ứng kỹ thuật số IGBT

Thiết bị sưởi ấm cảm ứng siêu cao tần 40KW để sưởi ấm Matal

THIẾT BỊ NÓNG CẢM ỨNG:

Loạt máy sưởi cảm ứng tần số cực cao này sử dụng mạch cộng hưởng nối tiếp, sau khi cộng hưởng thông qua máy biến áp tần số cao, đầu ra điện áp thấp, nguồn điện tần số cao dòng điện cao.Cấu trúc cộng hưởng được thể hiện như sau:

Sê-ri cấu trúc thiết bị gia nhiệt cảm ứng tần số cực cao này áp dụng công nghệ điều khiển biến tần thế hệ mới nhất của GY, trên cơ sở sử dụng các thiết bị IGBT thông thường, để thiết bị gia nhiệt cảm ứng không chỉ có thể cung cấp nguồn điện tần số cực cao lên đến 250 kHz, mà còn các chức năng gia nhiệt cảm ứng siêu cao tần ổn định hơn và độ tin cậy cao.Nó tạo khả năng thay thế ống chân không tần số cao bằng lò sưởi cảm ứng tần số cao trạng thái rắn.

Trong công nghệ này, công suất và tần số của bộ gia nhiệt cảm ứng siêu cao tần có thể được điều chỉnh độc lập.Thiết bị chuyển mạch IGBT và cuộn cảm vô định hình được sử dụng để tạo thành mạch cắt tần số cao để điều chỉnh công suất.Sử dụng công nghệ theo dõi tự động tần số và cộng hưởng sê-ri IGBT để có được quy trình biến tần điều khiển công tắc mềm chính xác, để thiết bị có độ tin cậy làm việc ở công suất cao được cải thiện đáng kể để thiết bị được phát triển trong lĩnh vực công suất cao, tỷ lệ tải tạm thời 100% của thiết bị có thể đạt được.

CÁC TÍNH NĂNG CHÍNH

• Các bộ phận vi mô có thể được làm nóng.Nó có thể làm nóng dây sắt, dây thép, dải thép, trục thu nhỏ, dây bạc, đồ trang sức bằng vàng và bạc, v.v.
• Bề mặt nóng lên nhanh chóng.Hiệu ứng da của nó rõ ràng hơn, có thể nhanh chóng làm nóng bề mặt phôi, vì vậy nó rất thích hợp để làm cứng bề mặt.
• Tân sô cao.Tần số cao nhất có thể đạt tới hơn 300 kHz và hiệu suất làm nóng cao.
• Linh hoạt.Kích thước nhỏ, được trang bị bánh xe, dễ dàng di chuyển.
• Chức năng tự bảo vệ.Giám sát dòng điện, điện áp, nhiệt độ nước, v.v. Khi xảy ra sự cố, nó có thể tự động báo động và ngừng chạy.

YÊU CẦU CÔNG SUẤT:

Công suất cần thiết để làm nóng chi tiết gia công của bạn phụ thuộc vào:

• Khối lượng công việc của bạn
• Các thuộc tính vật liệu của tác phẩm của bạn
• Mức tăng nhiệt độ bạn yêu cầu
• Thời gian gia nhiệt cần thiết để đáp ứng nhu cầu quy trình của bạn
• Hiệu quả của trường do thiết kế cuộn dây
• Bất kỳ tổn thất nhiệt nào trong quá trình gia nhiệt

Sau khi chúng tôi xác định công suất cần thiết để làm nóng chi tiết gia công của bạn, chúng tôi có thể chọn thiết bị gia nhiệt cảm ứng chính xác có tính đến hiệu suất khớp nối cuộn dây.

THÔNG SỐ CỦA GYH-30AB:

ƯU ĐIỂM CỦA NỀN TẢNG CẢM ỨNG:

Tụ điện cộng hưởng lò sưởi cảm ứng siêu cao tần của GY được mắc nối tiếp với phía biến áp cao tần, do đó biến áp cao tần có điện áp thấp, giúp giảm đáng kể các sự cố cách điện và đánh lửa do điện áp cao gây ra, đồng thời cải thiện đáng kể độ tin cậy của thiết bị.Trong khi đó, máy biến áp tần số cao có kích thước nhỏ, trọng lượng nhẹ và tổn thất thấp.

Công suất làm nóng, thời gian làm nóng, công suất giữ nhiệt và thời gian giữ nhiệt có thể được điều chỉnh độc lập, điều này có thể kiểm soát hiệu quả đường cong gia nhiệt và nhiệt độ gia nhiệt ở một mức độ nhất định.

Trong bộ gia nhiệt cảm ứng siêu cao tần phân chia, nguồn điện tần số cao (máy chủ) được tách ra khỏi máy biến áp tần số cao (phần mở rộng) và kết nối giữa phần chính và phần mở rộng dài 2 mét;

Khi áp dụng cho môi trường làm việc kém, thân chính của lò sưởi cảm ứng có thể được đóng trong không gian sạch sẽ, giảm đáng kể tốc độ bảo trì của thân chính, tăng độ tin cậy của thiết bị;

Khi nó được sử dụng trong các hoạt động của dây chuyền lắp ráp hoặc bộ thiết bị hoàn chỉnh, phần mở rộng nhỏ chiếm một không gian bàn nhỏ, dễ di chuyển.

ỨNG DỤNG CỦA MÁY NÓNG CẢM ỨNG:

Trong quá trình sản xuất xử lý nhiệt kim loại, máy sưởi cảm ứng tần số siêu cao của chúng tôi có nhiều lĩnh vực ứng dụng.

• Xử lý nhiệt cảm ứng của tất cả các loại bánh răng, trục và các bộ phận khác.
• Vít thép carbon và vít thép không gỉ chất kết dính gia nhiệt cảm ứng.
• Các trường học và viện nghiên cứu sử dụng phương pháp nấu chảy từ trường.
• Một số công việc hàn ống đồng, ống cảm ứng.

LÀM THẾ NÀO ĐỂ BẢO TRÌ THIẾT BỊ Sưởi ấm cảm ứng tần số cực cao?

• Để tránh bị điện giật, hãy đảm bảo rằng các thông số kỹ thuật điện của khung được nối đất chắc chắn.
• Việc tháo và lắp cuộn cảm phải được tiến hành sau khi ngừng hâm nóng.
• Thực hiện nghiêm túc nguyên tắc nối nước trước rồi mới bật nguồn, nghiêm cấm thiếu nước trong quá trình làm việc, đồng thời chất lượng và áp suất của nước làm mát được sử dụng trong thiết bị và cuộn cảm phải đáp ứng các yêu cầu trong Bảng 2. Để tránh làm tắc hệ thống làm mát đường ống, nếu sử dụng máy bơm nước để cấp nước, hãy lắp bộ lọc nước làm mát ở đầu vào của máy bơm nước.Nhiệt độ không được cao hơn 45°C và lưu lượng nước phải là 10T/H (khuyên dùng nước mềm).
• Thiết bị sưởi ấm cảm ứng tần số cực cao phải được bảo vệ khỏi ánh sáng mặt trời, mưa, độ ẩm và bụi.Khi thiết bị cần được sửa chữa hoặc bảo trì, thiết bị phải được sửa chữa sau khi tắt nguồn.
• Làm sạch máy bằng khí nén hoặc quạt mỗi tuần.Bảng mạch được làm sạch bằng bàn chải và sau đó thổi sạch.
• Người dùng thông thường nên sử dụng máy 4 tháng một lần bằng chất tẩy rửa chuyên dụng (công ty chúng tôi có bán) để vệ sinh máy một lần.Khi máy thường xuyên báo nhiệt độ nước, hoặc quan sát thấy lưu lượng nước ở đầu ra giảm đáng kể thì nên vệ sinh ngay.
• Cuộn cảm phải được giữ sạch sẽ để tránh đoản mạch giữa các lượt.
• Thiết bị sưởi ấm cảm ứng tần số siêu cao này không thể sử dụng một cảm biến rẽ đơn.Nếu không, thiết bị có thể bị hỏng do điện kháng cảm ứng quá nhỏ.Trong trường hợp đặc biệt, vui lòng tham khảo ý kiến ​​nhà sản xuất.
• Khi thay thế cuộn cảm, tấm kết nối cuộn cảm và bề mặt tiếp xúc của máy biến áp phải được chà nhám sạch sẽ để duy trì độ dẫn điện tốt.
